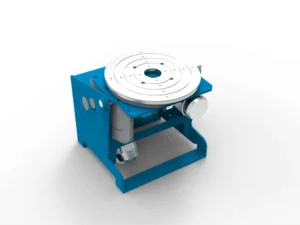

Schweißpositionierer WP

Positionierungsgeräte/Drehtische und Schweißpositionierer

Der WP-Drehtisch ist für das Drehen (Wenden) runder Schweißteile (Behälter, Rohre, Flansche usw.) und für die Positionierung verschiedener Schweißteile konzipiert. Auf der Arbeitsplatte ist ein Spannwerkzeug montiert. Das Schweißen kann manuell oder, mit dem Zusatz eines Maschinenbrenner-Einstellbügels, automatisch erfolgen. Die Steuereinheit verfügt über eine eingebaute Drehzahlregelung, einen Drehrichtungswechsel, einen Fußschalter und als Option kann ein automatischer 360º + Schweißzyklus eingebaut werden.

BESCHREIBUNG

GALERIE

Optionen

Beschreibung

WP-Schweißpositionierer sind für mittlere Lasten von 100 kg bis 800 kg geeignet. Drehung und Neigung sind motorisiert (Neigung kann auch manuell erfolgen).

Drehung links/rechts, lineare Geschwindigkeitsregelung,
Steuerbox, Start/Stop-Fußschalter.

Es können dieselben Optionen wie bei VM 100 angewendet werden.

Kataloge

DEN KATALOG ÖFFNEN

Sind Sie an einem Produkt interessiert?

Technische Angaben

	WP100	WP200	WP400	WP800
Tragfähigkeit - kg	100	200	400	800
Durchmesser der Platte - mm	500			800
Rotationsgeschwindigkeit - RPM	0,2 - 5	0,1 - 2		0,1-1,5
Nazivna moč - kW	0,3	0,5	0,6	0,8
Nagib - °	105			120
Bohrungsdurchmesser - mm	/	/	Ø70	Ø80
Nennspannung - V/Hz	230/50
Abmessungen - mm	600x600x1000			1200x1200x900
Drehmoment/Drehmoment - Nm	100	620		1200
Kippmoment / Drehmoment - Nm	800		1250	2500
