Hauptvorteile und Funktionen

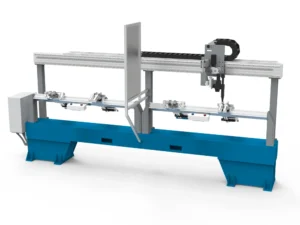

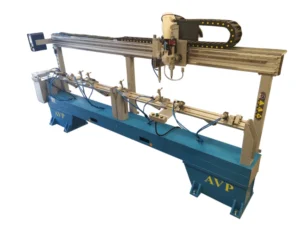

• Zweistationsprinzip für unterbrechungsfreie Produktion: Zwei durch eine Schutzwand gegen Laserstrahlung getrennte Arbeitsstationen ermöglichen einen kontinuierlichen Wechselbetrieb. Während der Laser auf einer Station automatisch schweißt, kann der Bediener an der anderen Station Werkstücke sicher einlegen, spannen oder entnehmen.

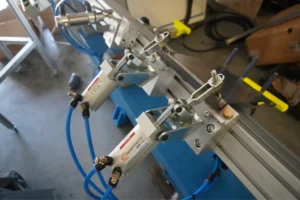

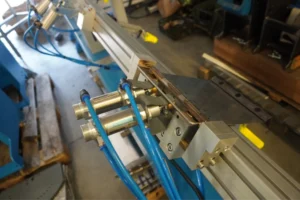

• NC-Linearachse und pneumatische Spannung: Die NC-gesteuerte X-Achse mit einem Verfahrweg von 3100 mm gewährleistet eine hochpräzise Führung des Laserkopfes. Vier pneumatische Spannnester mit austauschbaren Werkzeugen ermöglichen schnelles Umrüsten und sicheres Spannen unterschiedlicher Werkstückgeometrien.

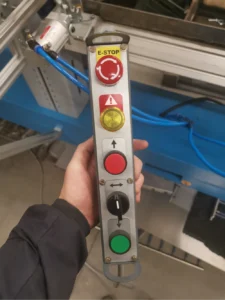

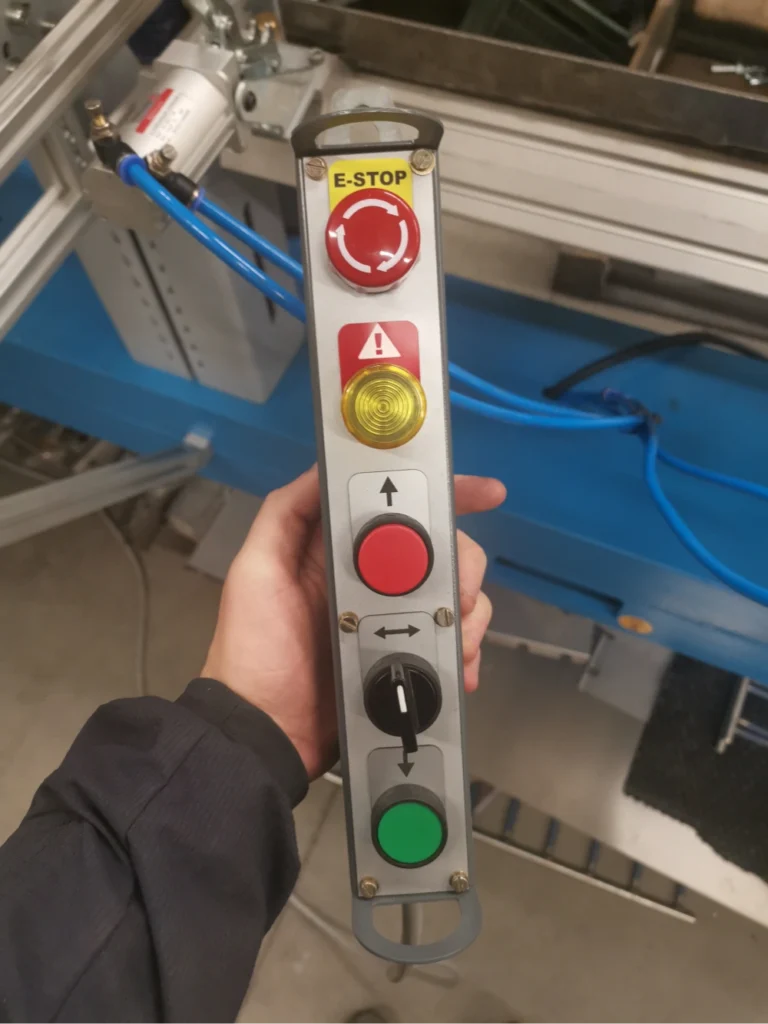

• Moderne Steuerung und Kameraüberwachung: Das System unterstützt Punkt- und Segmentlaserschweißen mit vorprogrammierten Schweißabläufen. Zur Ausstattung gehören ein Touchscreen-HMI, ein separater Monitor zur Echtzeitüberwachung des Schweißprozesses über eine Kamera sowie eine kabelgebundene Handfernbedienung zur manuellen Positionierung.

Technische Daten

• Schweißverfahren: Faserlaserschweißen (Laserquelle mit integriertem Kühlaggregat)
• Schweißgeschwindigkeit: 1–300 cm/min
• Maximale Schweißlänge pro Werkstück: 600 mm
• Verfahrweg der NC-gesteuerten X-Achse: 3100 mm
• Hub der pneumatischen Z-Achse: 160 mm
• Manuelle Feinjustierung der X- und Z-Achse: ±30 mm
• Arbeitsplatzkonfiguration: 2 Wechselstationen, 4 pneumatische Spannnester
• Steuerung und Bedienelemente: NC-Steuerung, Touchscreen-HMI, Kameramonitor zur Schweißprozessüberwachung, kabelgebundene Handfernbedienung
• Anschlussleistung: 0,7 kVA (Steuerungs- und Pneumatikeinheit)
• Versorgungsspannung: 230 V AC / 50 Hz (Steuerspannung: 24 V DC)
• Druckluftanschluss: 6 bar (Schnellkupplung)
• Abmessungen (L × B × H): 3700 × 1000 × 2000 mm
• Gesamtgewicht: 950 kg
